详细介绍
一、电风扇风量测试系统主要技术参数
能符合台扇、璧扇、台地扇、落地扇及爬地扇等风量测试要求
试验室尺寸：6000×4500×3000单位：毫米
二、主要功能

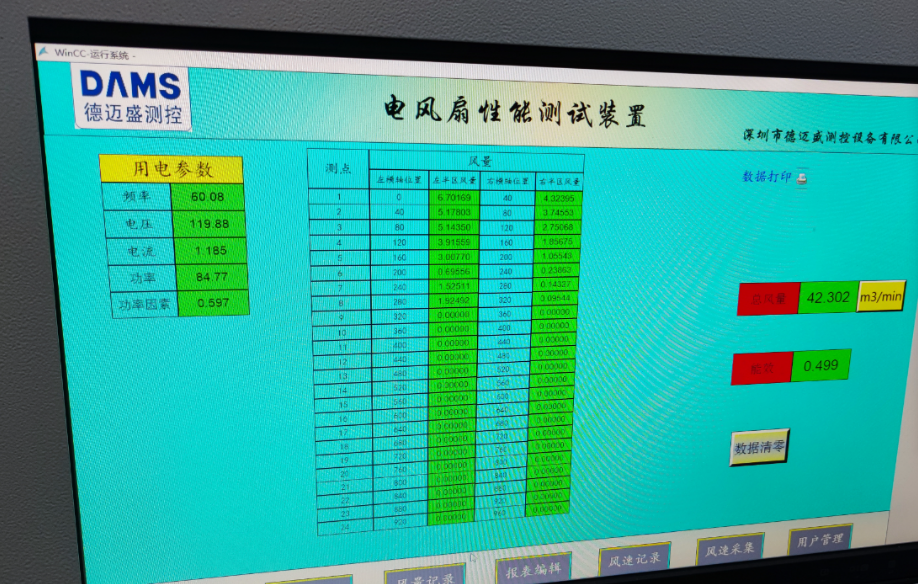

用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间
三、技术要求
3.1适用范围(单位：毫米)
台扇扇叶直径200,230,250,300,350,400,450500
璧扇扇叶直径250,300,350,400,450500
台地扇扇叶直径300,350,400,450500
落地扇扇叶直径300,350,400,450,500,600
转叶扇扇叶直径200,230,250,300,350,400，450，500

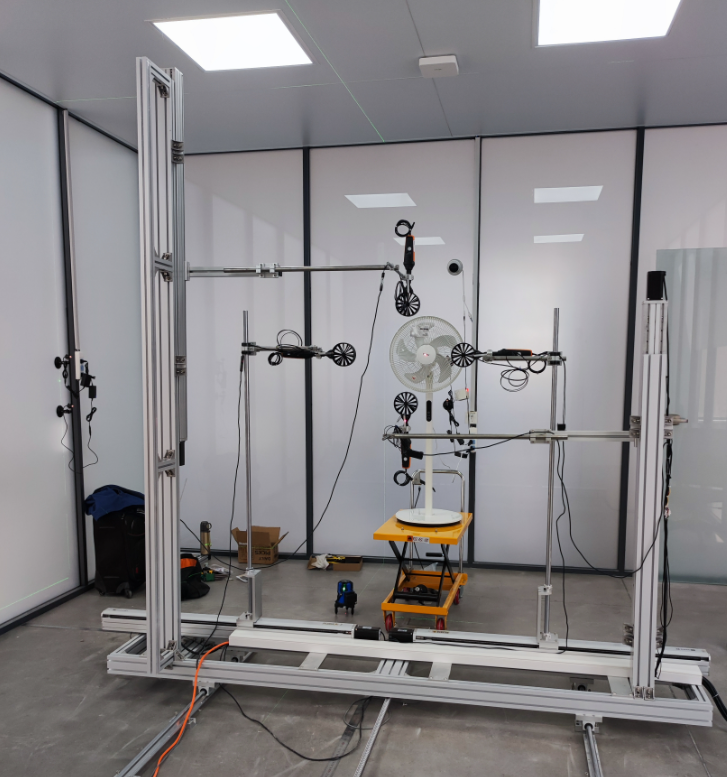

电风扇风量测试系统依据国标GB/T 13380-2015《交流电风扇和调速器》附录A建造的，满足GB/T 13380-2015《交流电风扇和调速器》和GB 12021.9-2008《交流电风扇能效限定值及能效等级》的要求，为了行走方便，并且因为测试方法基本一样，能符合台扇、璧扇、台地扇、落地扇及吊扇等风量测试要求.采用四个风速表采集风速（测试平面有原有2个水平风速表的基础上在垂直方向增加2个风速表）来代表同一圆环上的平均风速。
四、技术条件：
1、环境温度控制：20±5℃，因此，建议将测试屏蔽室安装在有空调的房间或安装独立空调，并控制屏蔽室外地气温必须低于20℃，就可保证满足测试要求。

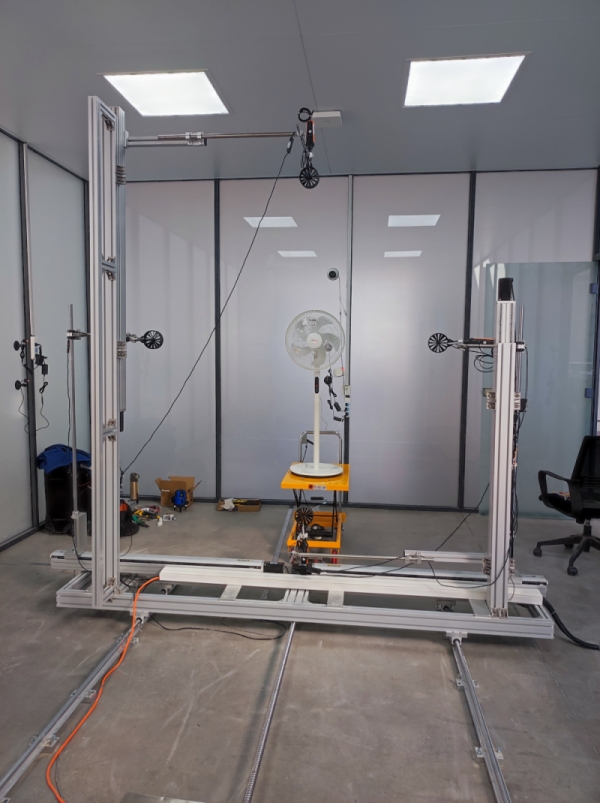

2、被试电风扇扇叶中心距离地面高度：台扇、壁扇、台地扇、顶扇和转页扇为1200mm，落地扇为1500mm（当400mm及以下的落地扇在长度为4500mm的试验室测试时，其高度为1200mm）；
3、风速表的叶片平面与被试电风扇的扇叶平行，距离为被试电风扇扇叶直径的三倍；增加测试装置定位机构，可以自动定位；

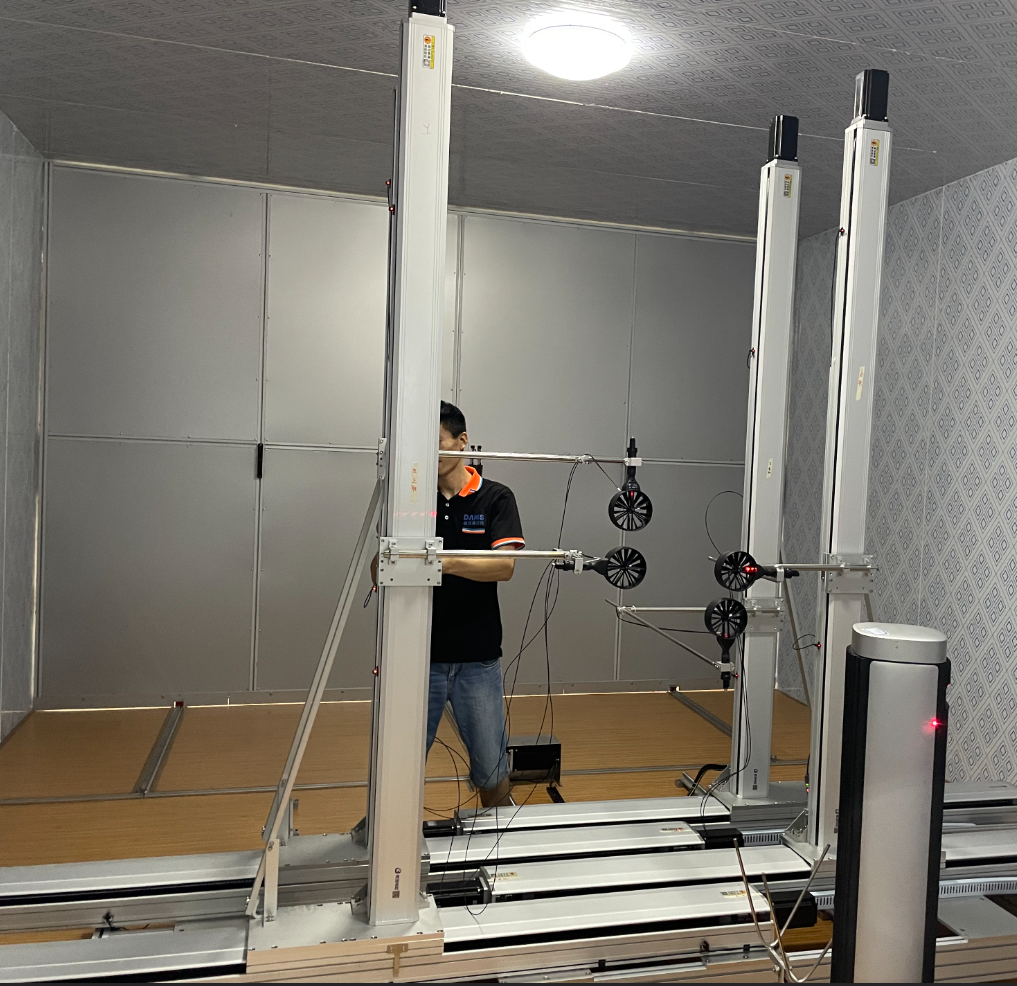

4、风速表在试验平面内，沿着与扇叶轴线成垂直相交的水平直线上，向左右两个方向移动，系统装有对射激光束，可以很直观的定位风速表，使风速表叶片的轴线始终与电风扇扇叶的轴线相平行，风速表的架置机构应对气流的阻碍尽可能小。
